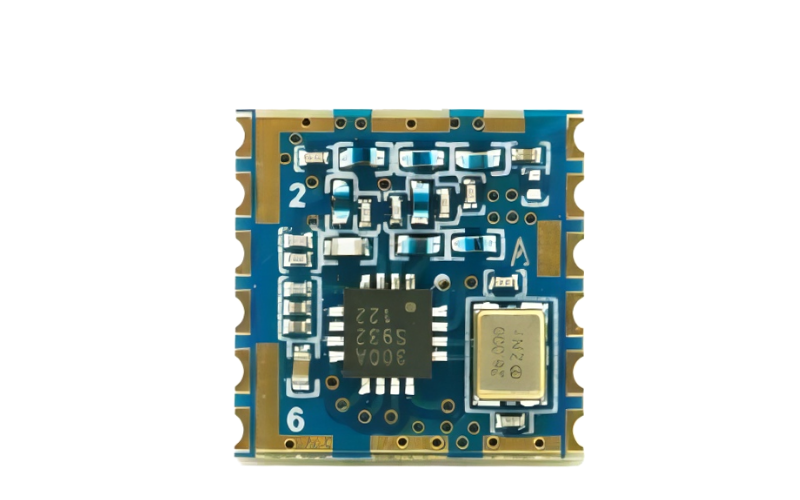

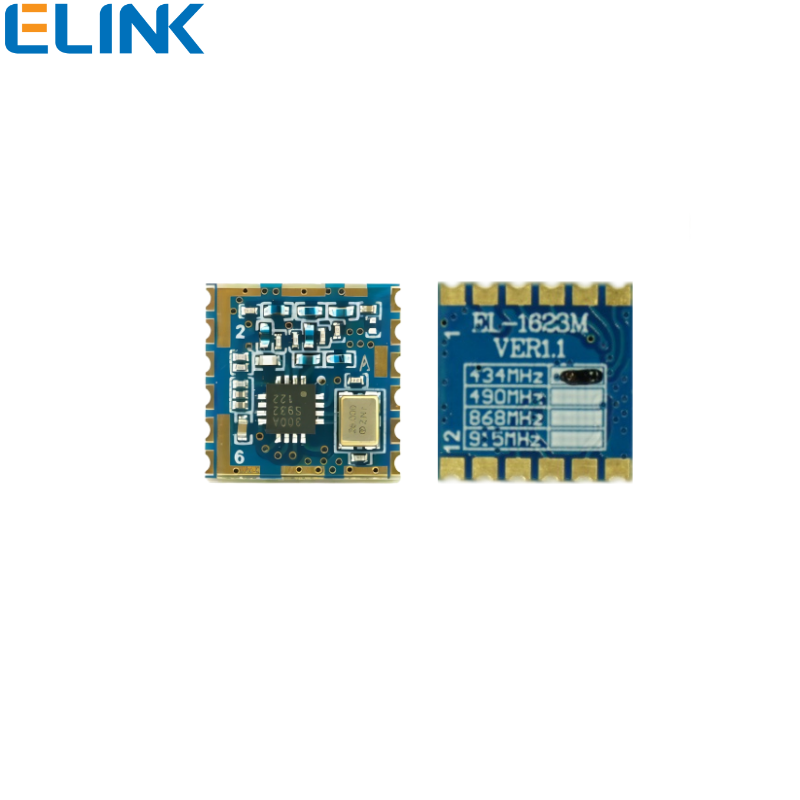

EL1623M-434是高性能低電流的434MHz頻段收發模組，采用CMT2300A版本內核設計，包括完整的發送器和接收器。接收靈敏度為-121dBm,最大輸出功率+20dBm,支持(G)FSK,(G)MSK,OOK調制方式，數據速率從500bps~300Kbps,工作電壓1.8V~3.6V，睡眠電流300nA。主要應用在遠傳抄表、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
EL1623M-434是高性能低電流的434MHz頻段收發模組，采用CMT2300A版本內核設計，EL1623M無線模塊包括完整的發送器和接收器。接收靈敏度為-121dBm,最大輸出功率+20dBm,支持(G)FSK,(G)MSK,OOK調制方式，數據速率從500bps~300Kbps,工作電壓1.8V~3.6V，睡眠電流300nA。主要應用在遠傳抄表、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
低成本，高性能，高可靠性
支持OOK、(G)FSK、(G)MSK調制模式
支持頻率范圍425~440MHz
接收靈敏度高達-121dBm
最大發射功率+20 dBm
低功耗
8.5mA RX電流
電源為1.8V~3.6V
超低電流睡眠電模式（300nA睡眠電流）
數據傳輸速率：500bps至300Kbps
支持前向糾錯
不歸零、曼徹斯特、數據白化編解碼
可配置TX和RX 64-Byte的FIFO
支持直通及包處理模式
高度可配置的數據包處理
自動頻率控制（AFC）
自動增益控制（AGC）
超低功耗(SLP)接收模式
小體積12X12mm，12PIN SMD封裝，安裝方便
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 425 | 434 | 440 | MHz | |
工作溫度范圍 | -30 | +85 | ℃ | ||
最大發射功率 | 18.8 | 19.5 | 20.6 | dBm | |
發射電流 | +20dBm 3.3V時 | 72 | 75 | 78 | mA |
數據速率 | FSK調制 | 0.5 | 300 | KHz | |
接收帶寬 | BW | 50 | 500 | KHz | |
RSSI測量范圍 | -120 | 20 | dBm | ||
接收靈敏度 （BER:0.1%） | Rate:20Kbps/DEV:20KHz | -108 | -109 | -110 | dBm |
